【验证码挑战】躲避障碍验证码实战：基于YOLO的拖动避障自动路径规划

## 项目背景

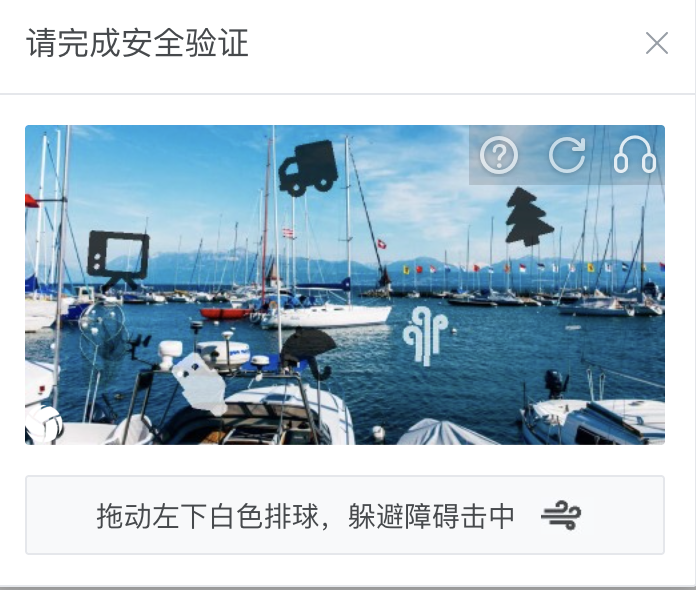

在微信群看到一个验证码，需要拖动背景图上的小球躲避障碍物击中目标。这激发了我的技术挑战欲望 - 能否通过计算机视觉技术自动识别障碍物并规划移动路径？

https://dun.163.com/trial/avoid

## 技术思路

### 核心构想

1. 使用YOLO识别所有障碍物

2. 将图像转换为网格地图

3. 应用路径规划算法避开障碍物

4. 自动化执行小球移动

## 实施过程

### 第一步：数据收集

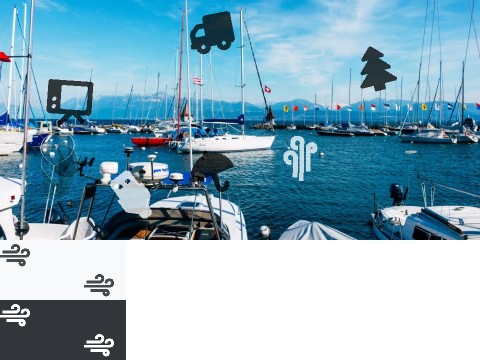

下载了20-30张验证码背景图，发现背景图下方的图案就是需要击中的目标和障碍物。

### 第二步：障碍物识别

通过观察分析，识别出大约10种不同的障碍物类型,种类是自定义的,不重复就行：

### 第三步：数据标注

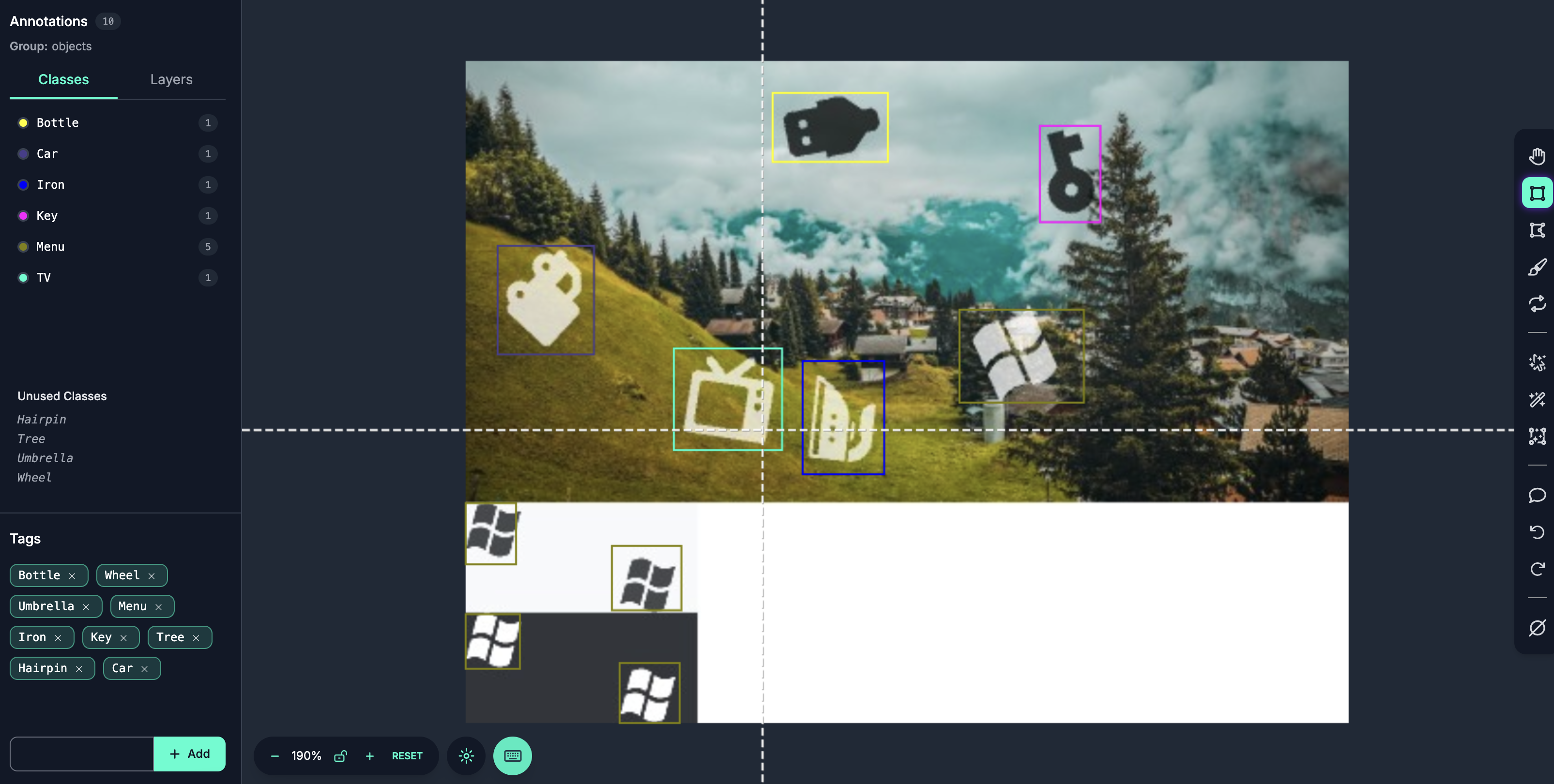

这是最枯燥但关键的环节 - 手动标注每个障碍物的位置。

**标注文件结构：**

train/ # 训练图片（8张）
valid/ # 验证图片（2张）
data.yaml # 数据集配置文件

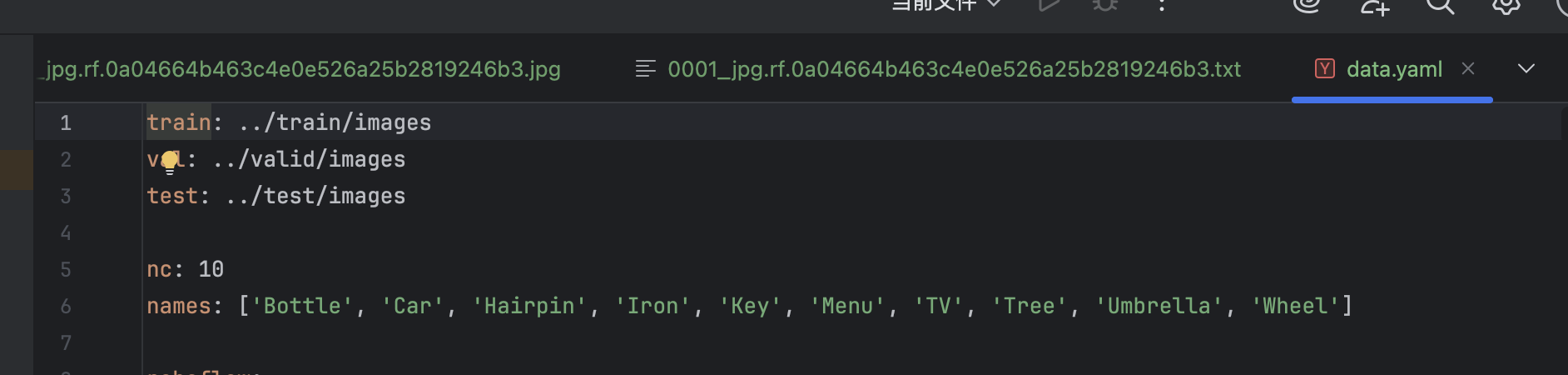

`data.yaml`文件包含类别信息和标注坐标，格式为：

类别信息
边界框坐标数据

### 第四步：模型训练

**环境配置：**

pip install ultralytics

训练命令：

yolo detect train data=data.yaml model=yolo8n.pt epochs=500 imgsz=640 device=mps

训练参数说明：

• data: 数据集配置文件

• model: 预训练基础模型（YOLO8n.pt）

• epochs: 训练轮次（500轮）

• imgsz: 图像尺寸（640px）

• 支持早停机制：连续20轮无显著提升自动停止

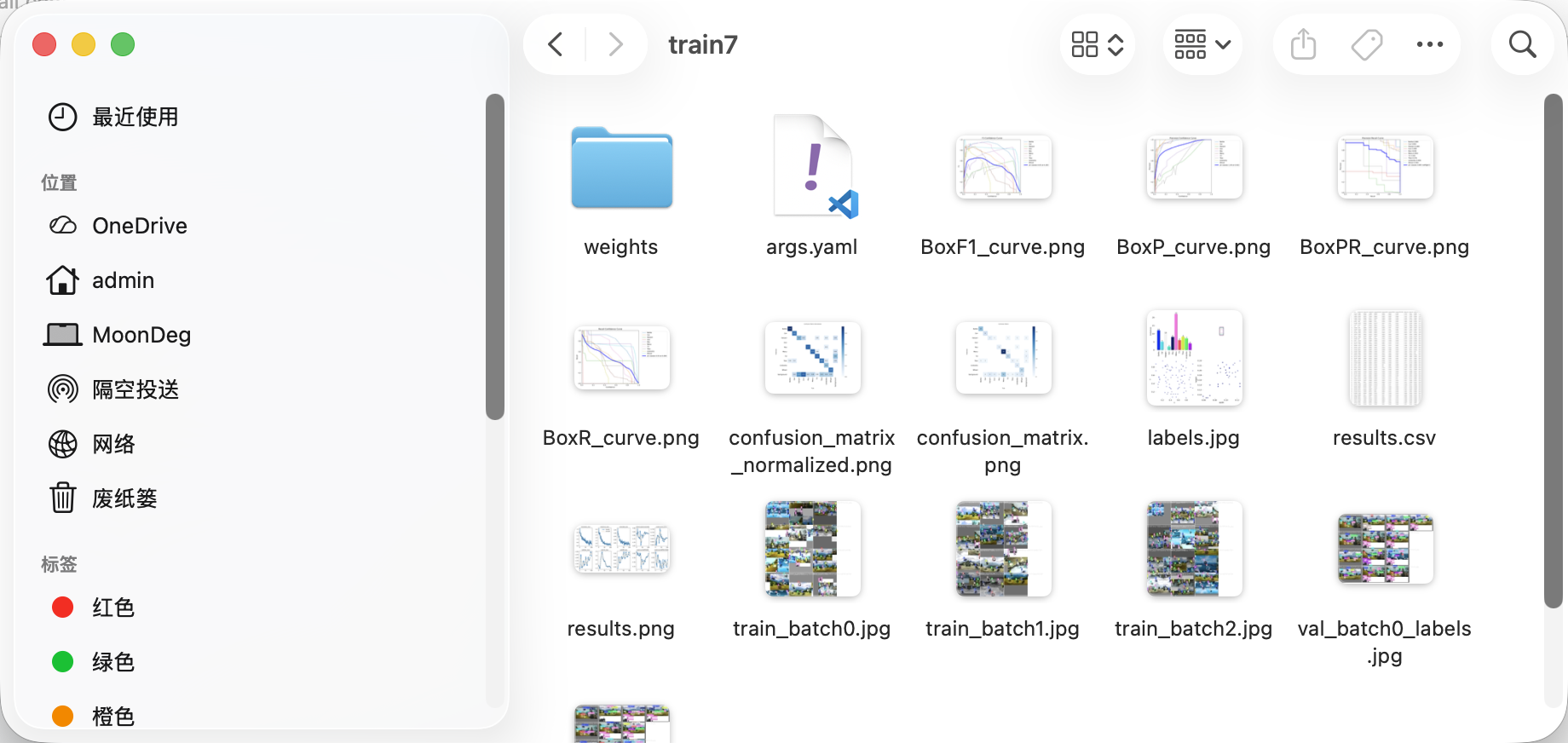

第五步：模型优化

• 初始训练：10张图片，准确率约60%

• 优化后：20张图片，准确率提升至90%+

• 使用best.pt作为最终模型(weight)

第六步：障碍物识别实现

``` python

from ultralytics import YOLO

model = YOLO('avoid.pt')print(model.names)

results = model('train/images/0001_jpg.rf.0a04664b463c4e0e526a25b2819246b3.jpg',conf=0.3,iou=0.5)  # 替换为你自己的图片路径print(results)results[0].show()

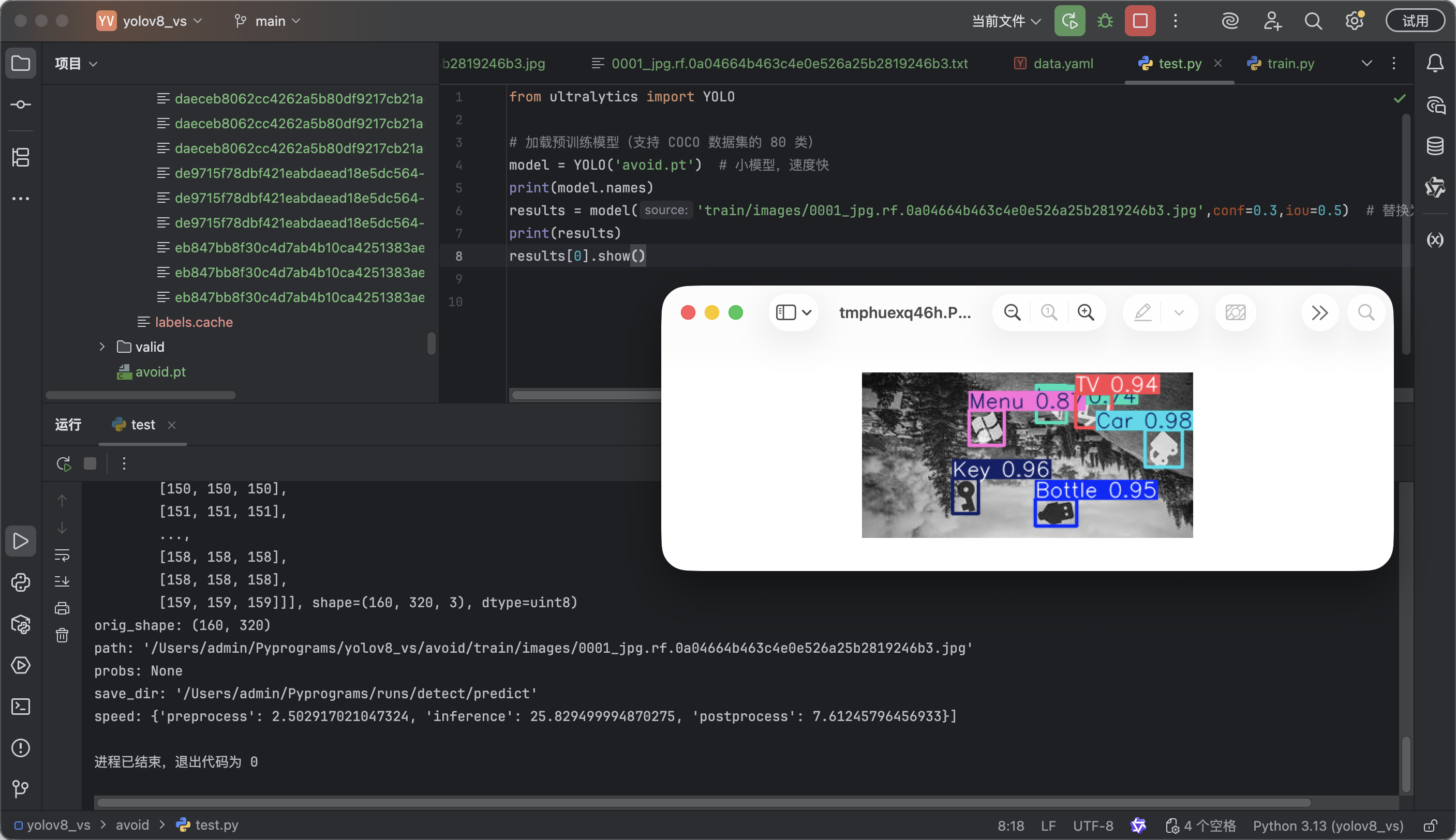

成功实现障碍物识别功能：

第七步：路径规划算法

网格化处理：

• 将像素点转换为网格

• 创建0-1矩阵：0=可通行，1=障碍物，2=目标 (小球大小20*20,要求小球中心点有个安全距离10个像素,小球起步时固定位置在背景图10,150的位置)

• 要求：路径从0到2不触碰1

算法选择：
使用A*寻路算法进行最优路径规划

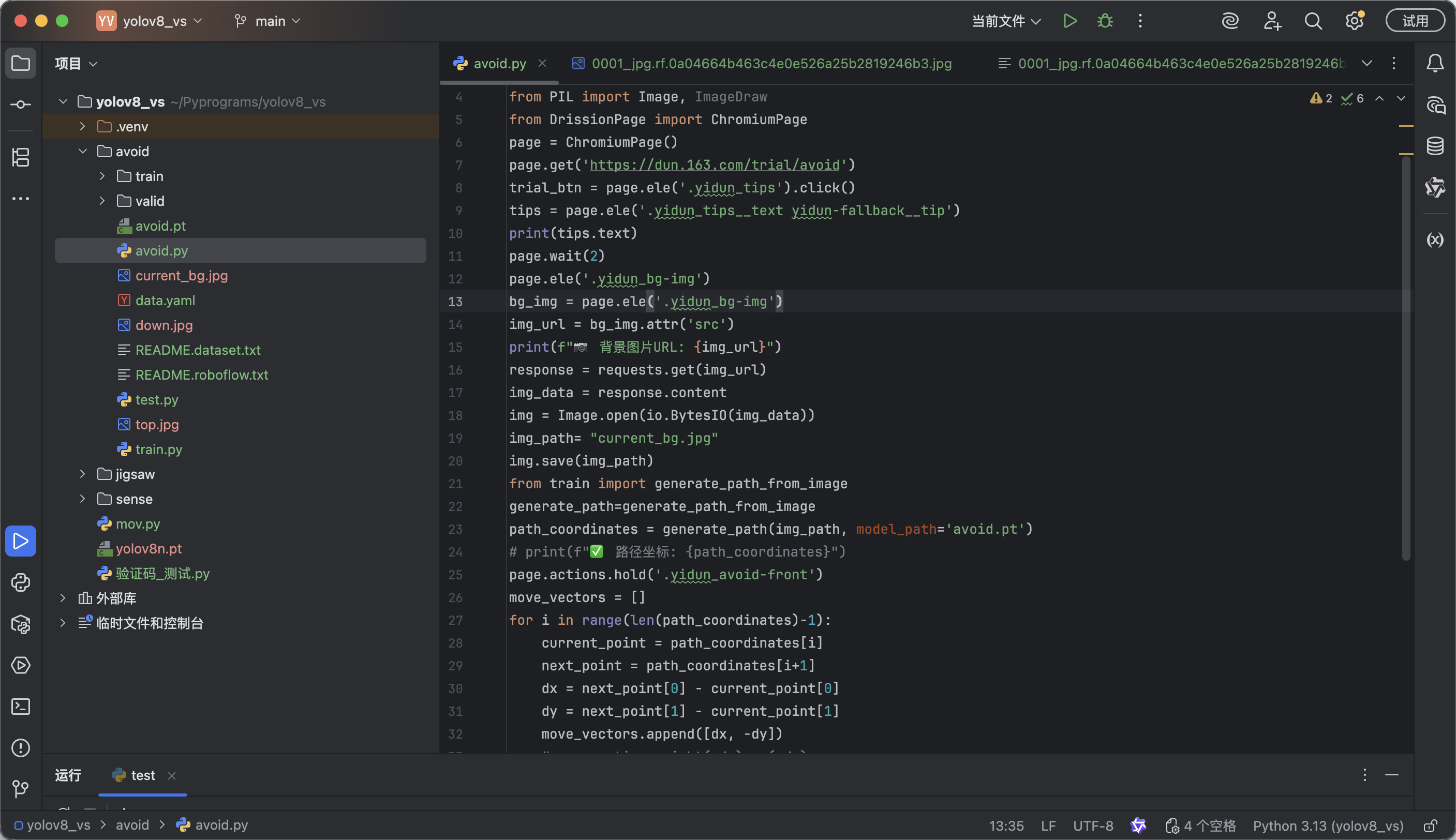

第八步：坐标定位与执行

• 上方区域（320×240）：用于障碍物识别

• 下方区域：识别目标类型

• 获取目标坐标后规划路径

• 通过drissionpage自动化执行移动操作

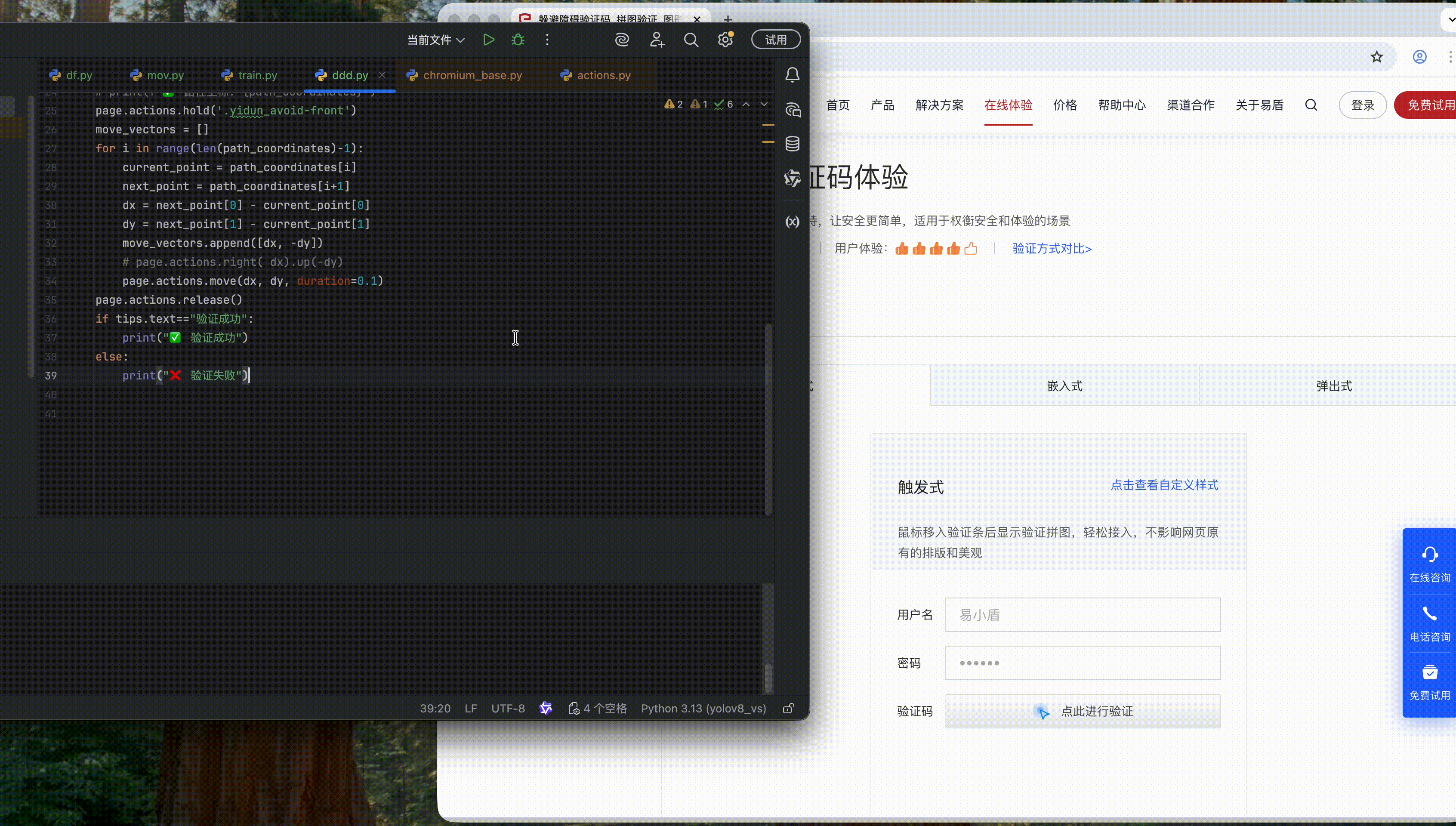

最终效果

成功实现自动避障路径规划功能！

有了这个模型这个验证也是迎刃而解

https://dun.163.com/trial/icon-click
